L’ajout de plans de référence dans Forge est une étape cruciale pour assurer une modélisation précise et conforme à la réalité. Ces plans servent de base graphique à la création des structures, zones et éléments 3D, en fournissant un support visuel géolocalisé fidèle au site représenté.
Forge permet d’intégrer différents types de fonds de plan, qu’il s’agisse d’images satellites, de documents géoréférencés (PDF, images) ou de fichiers personnalisés. Le système offre également une gestion granulaire, avec la possibilité d’ajouter des fonds spécifiques à un étage donné ou à l’ensemble de la carte.
Ce chapitre présente les outils et méthodes pour :
- Afficher et gérer l’interface des fonds de plans.
- Importer des fichiers de référence externes.
- Géolocaliser manuellement les documents importés.
- Ajuster la visibilité et la superposition avec les objets 3D déjà modélisés.
La maîtrise de cette fonctionnalité permet d’assurer un alignement rigoureux entre la réalité terrain et la modélisation numérique, en facilitant le positionnement des structures, zones et équipements sur des bases visuelles fiables.
Dans cet article
Pré-requis
- Avoir installé Forge
- Avoir lancé Forge connecté à l'organisation cible où la carte sera stockée.
- Avoir la connaissance de l'interface Forge et du rôle de ses différentes parties.
- Avoir créé et affiché une carte.
Ajout d'un plan

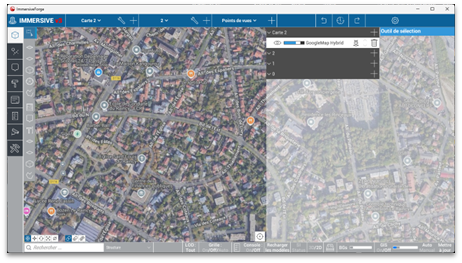

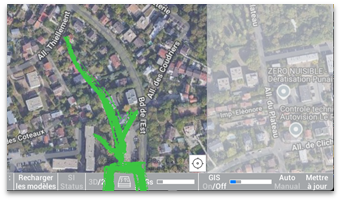

Pour afficher l’interface de gestion des fonds de plans, cliquez sur cette icône :

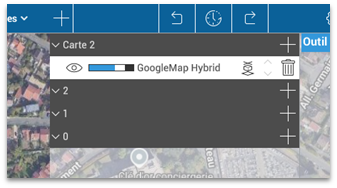

Forge ajoute par défaut un fond de plan satellite à la création de carte. On le voit apparaître dans le dossier qui reprend le nom de la carte, ici « Carte 2 ». Tout fond de plan placé dans ce dossier, sera visible quelque soit l’étage actif.
Cliquer sur le + en bout de ligne d’un étage permet d’ajouter un fond de plan limité à cet étage.
Pour utiliser un fichier externe (image ou PDF), choisir « GeoReferencedImage ».
Une fenêtre s’ouvre alors pour configurer le plan avant de le positionner dans la carte.

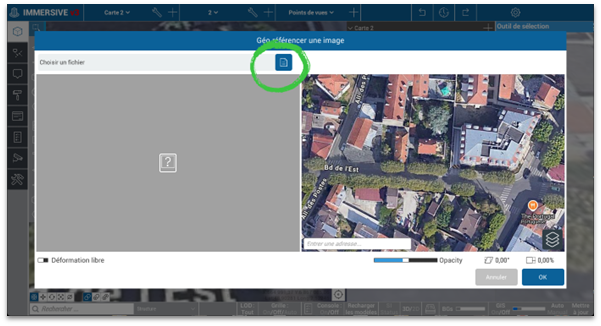

Commençons par choisir le fichier de fond de plan à utiliser en cliquant sur cette icône.

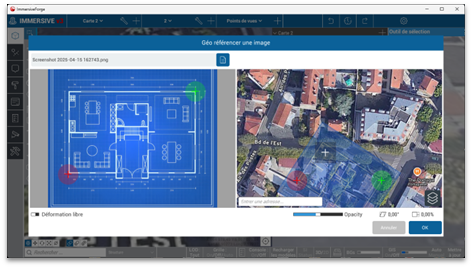

Une fois importé, il faut définir les points de contrôle. Déplacer les cercles vert et rouge vers 2 coins diamétralement opposés du bâtiment dans la vue de gauche :

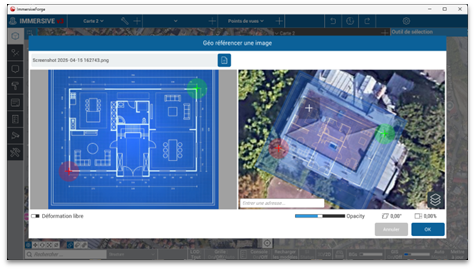

Puis dans la vue de droite, aligner ces mêmes points rouge et vert sur la vue pour géolocaliser le plan.

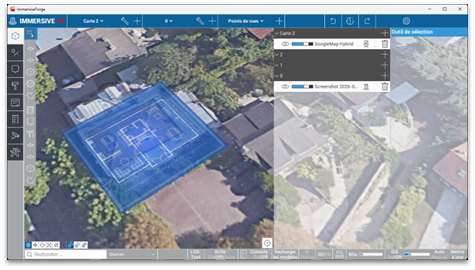

Vous pouvez maintenant cliquer sur « OK » pour voir apparaître le fond de plan dans la cartographie 3D.
Modifier l’affichage des fonds de plan

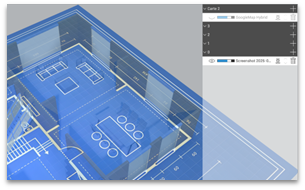

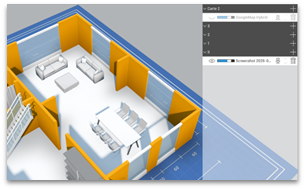

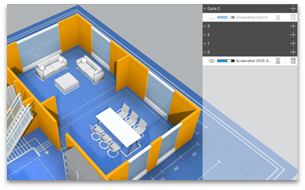

L’ajout de structures et de zones sur un fond de plan vont progressivement le masquer. Pour continuer de l’utiliser, il est possible en cliquant sur cette icône d’afficher le fond de plan au dessus des zones ou au travers des structures et modèles.
Chaque clic modifie sa représentation.
