Forge : Premiere carte.

• Formation

La création d’une carte dans Forge constitue la première étape du processus de modélisation. C’est à ce moment que sont posés les fondements de la future représentation : nom du projet, style visuel, géolocalisation, et structure des étages. Forge propose pour cela un outil de création guidée, conçu pour être à la fois rapide, intuitif et précis.

Ce chapitre explique comment :

• Définir le nom de la carte et lui associer un style graphique.
• Géolocaliser la carte à partir d’une adresse ou par ajustement manuel.
• Créer et organiser les étages qui composeront la structure verticale du bâtiment ou du site.

Cette phase de création conditionne le bon déroulement des étapes suivantes (modélisation, édition, exploitation) et assure une cohérence globale du projet dès son démarrage.

Pré-requis

1. Avoir installé Forge
2. Avoir lancé Forge connecté à l'organisation cible où la carte sera stockée.
3. Avoir la connaissance de l'interface Forge et du rôle de ses différentes parties.

La création d’une nouvelle carte se fait via un outil simplifié accessible depuis le menu principal.

Ce processus de création de carte est divisé en trois écrans successifs :

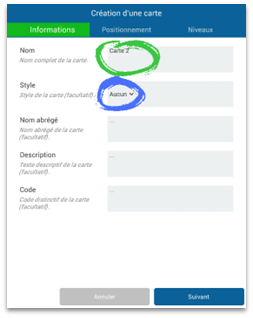

Écran 1 : Définition du nom et choix du style

1. Entrer le nom de la carte souhaité. Ce nom sera utilisé et affiché dans les autres applications.
2. Choisir le style à associer à la carte. Si le style n’existe pas encore, laisser à « Aucun ».

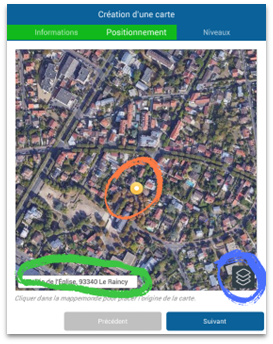

Écran 2 : Géolocalisation

Cette icône permet de changer la source du fond de plan utilisé dans cette fenêtre.

1. Entrer l’adresse du lieu à cartographier et appuyer sur la touche entrée du clavier. Une fois l’adresse validée, le lieu choisi s’affichera.
2. Il est possible d’affiner la géolocalisation en faisant un clic gauche de la souris sur l’emplacement désiré. L’emplacement du cercle jaune définit le centre de la carte créée.

Écran 3 : Gestion des étages

Cet écran permet de définir et nommer les différents étages qui composeront la carte. L’ordre affiché, modifiable par les flèches associées, sera celui utilisé par la suite dans le listing des étages.

1. Ajouter un nombre d’étages correspondant au besoin grâce au bouton +.
2. Renseigner les noms d’étage.
3. Sélectionner l’étage favori en cliquant sur l’étoile en début de ligne. Cet étage sera afficher par défaut à l’ouverture de la carte.

Puis valider la création de la carte en appuyant sur « OK ».

La carte étant maintenant créée, il est temps de sauvegarder, en appuyant sur le bouton Commit, en haut à droite.
