L’interface de Forge
- Formation
L’interface de Forge est pensée pour être modulaire et contextuelle, permettant une grande flexibilité dans la conception, l’édition, et la supervision de cartes complexes.
Chaque zone a une fonction spécifique qui contribue à un workflow fluide et complet, allant de la modélisation géospatiale à l’intégration de services et équipements.
Dans cet article
Pré-requis

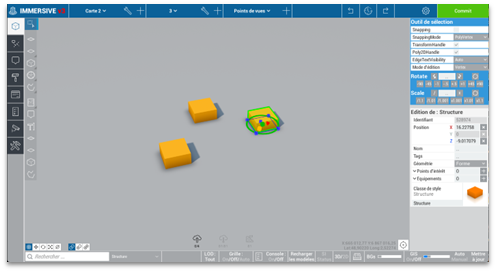

L’interface de Forge se découpe en 5 parties principales.
La partie haute de l’interface
Cette section contient les outils de gestion globale de la carte.
De gauche à droite
- Le choix de la carte active.
- Le choix de l’étage actif.
- La liste et l’accès aux points de vue.
- Les fonctions annuler, afficher l’historique et répéter.
- Les paramètres graphiques de l’application.
- Bouton Commit pour sauvegarder.
La partie gauche de l’interface
C’est le panneau des modes d’édition. Chaque onglet change l’affichage et les actions disponibles dans la zone de travail :
Édition de carte : modélisation et maintenance d’une carte.
Édition du graphe de navigation : création et édition des cheminements.
Édition des services : assigner et éditer les services..
Édition des styles : création et édition des styles.
Exploitation : création et édition des devices.
Validation : divers rapports continus de la carte active.
Édition de la supervision : assigner et éditer des équipements
Outils : contient le gestionnaire de modèles, l’export 2D de la carte ainsi qu’un outil de nettoyage des vertex superflus de la carte.
La partie basse de l’interface
Contient des éléments de support à l’utilisation : le champ de recherche, diverses options de visualisation, les fonds de plan et la console.

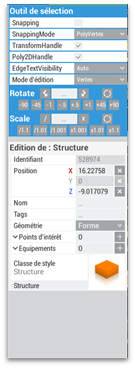

La partie droite de l’interface
Affiche les paramètres contextuels :
- Paramètres de l’outil actif.
- Détails de la sélection en cours.

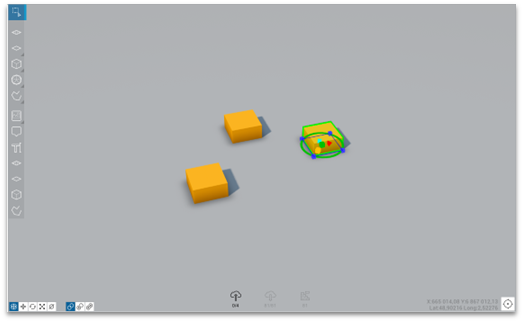

Le cadre central de l’interface
Contient la zone de travail. :
- Une palette d’outils à gauche pour interagir avec la carte
- Des icônes informatives en bas : nombre de sauvegardes en attente, téléchargement en cours, progression de la construction de la scene en cours (icone du mur en parpaing)
- Un gizmo de recentrage de caméra dans le coin inférieur droit

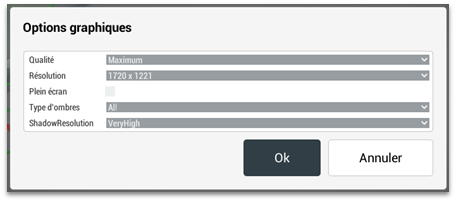

Gestion des performances
Les paramètres graphiques de Forge permettent de modifier la qualité de l’affichage. En modifiant le champ « Qualité » les performances requises diminuent.
