Ihr Immersive-Projekt

Ihr digitales Abbild oder Ihren digitalen Zwilling erstellen

Bilden Sie Ihren Standort in 3D ab und verknüpfen Sie seine Anlagen mit ihren Daten. Schritt für Schritt, von den ersten Plänen bis zu einem Modell, das Ihren Betrieb abbildet.

Die Schritte entdecken Mein Projekt vorbereiten

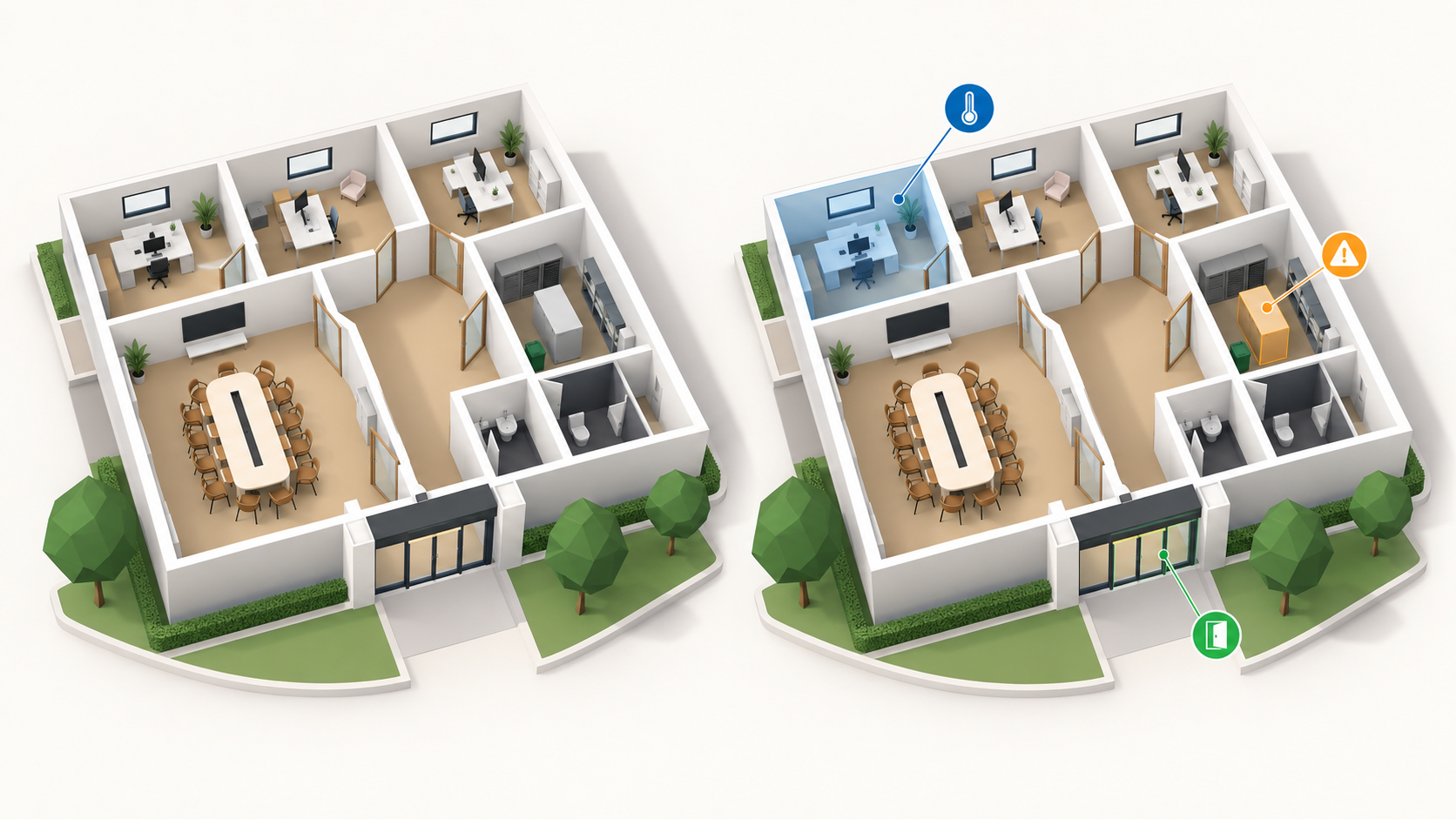

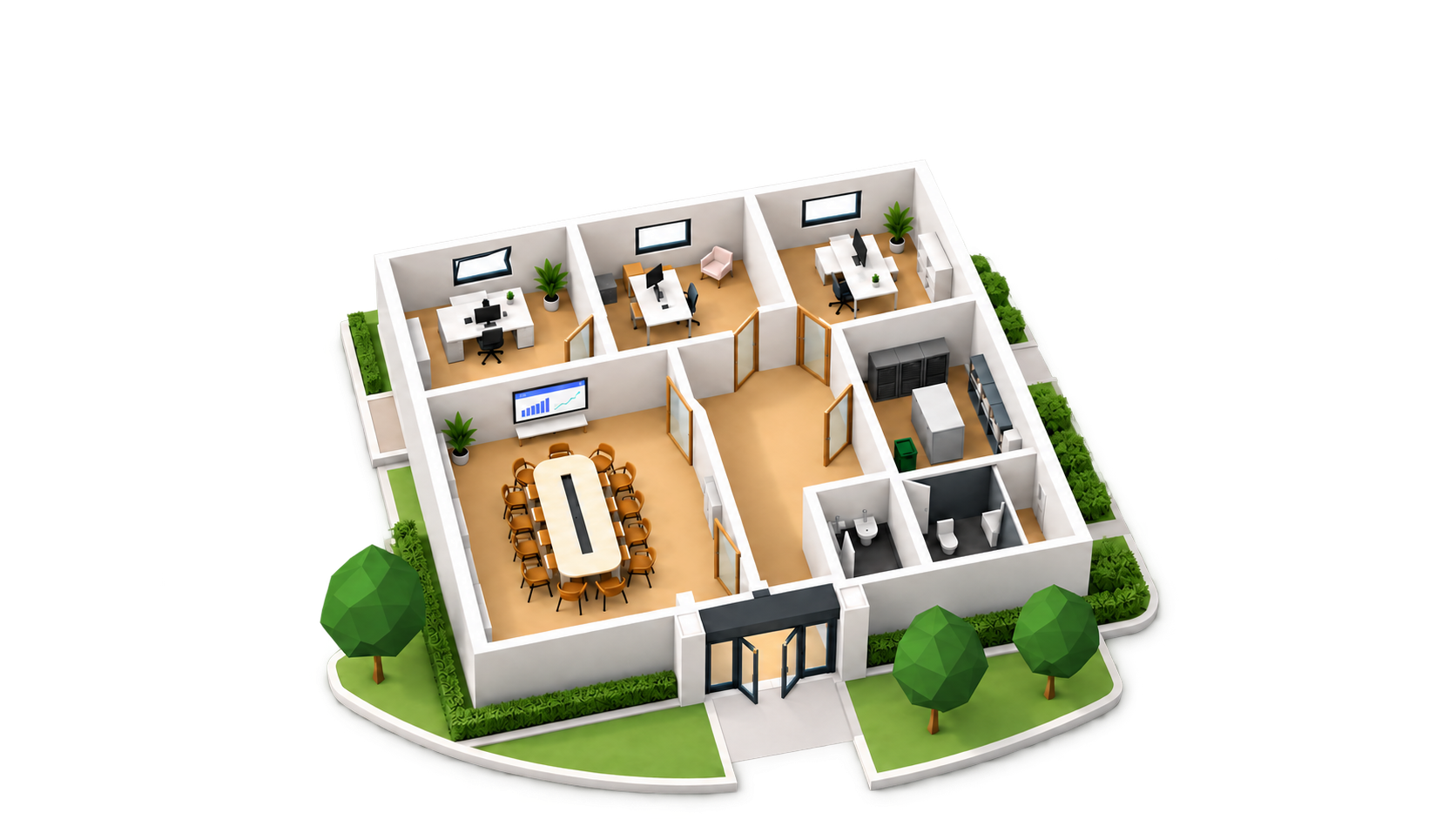

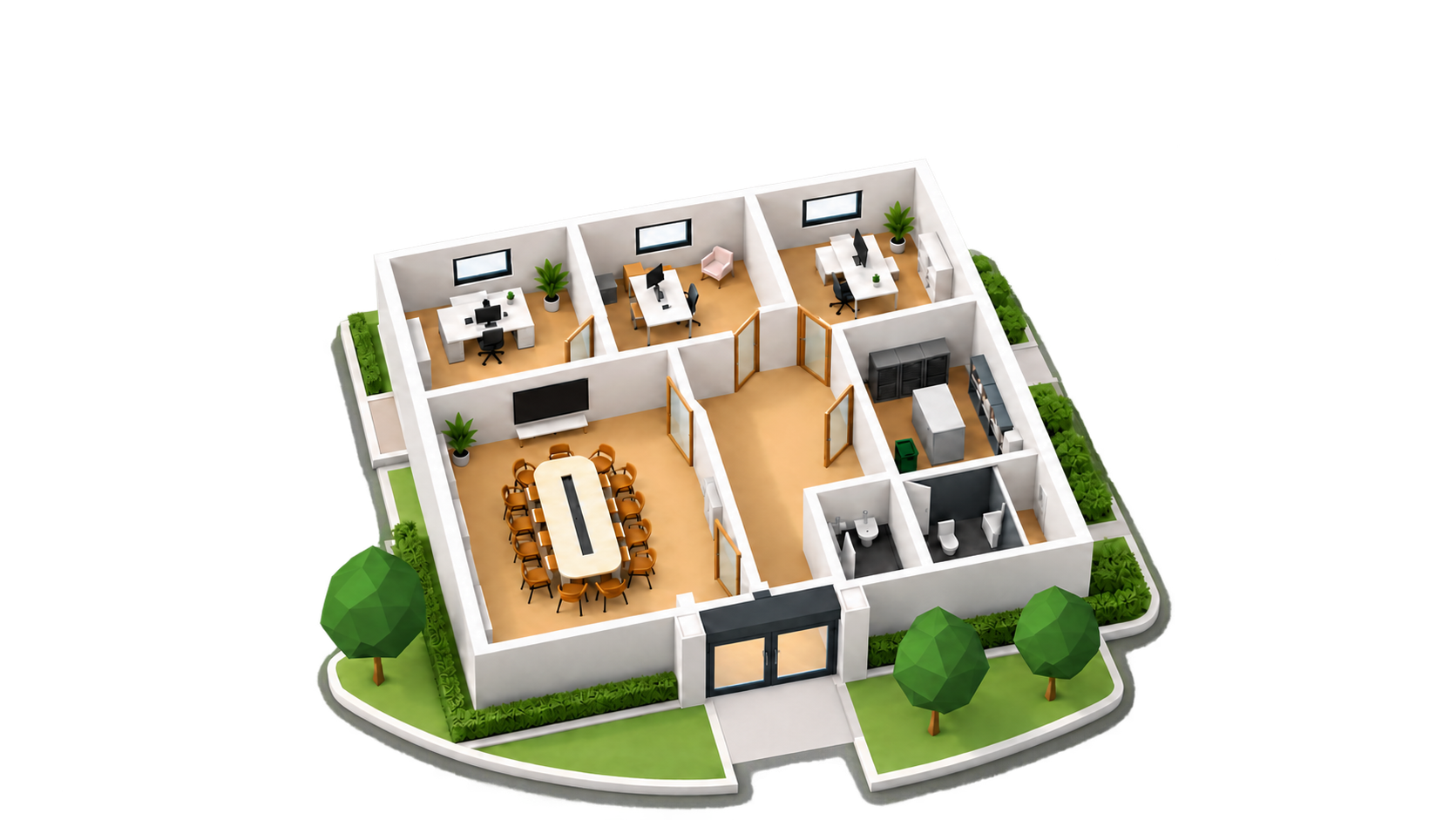

Dasselbe Gebäude als 3D-Schnittmodell: links das digitale Abbild, rechts der Zwilling mit Markierungen für Temperatur, Zugangsstatus und Warnungen.
Prinzipdarstellung im Stil von Immersive-Plänen.

Eine gemeinsame Grundlage

Der Ort und das Geschehen vor Ort

01 / Abbilden

Das digitale Abbild

Eine strukturierte Darstellung Ihres Standorts, seiner Räume und Objekte. Sie hilft, die Umgebung zu verstehen, sich zu orientieren und relevante Elemente zu finden.

Für Kartografie, Erkundung und Orientierung.

02 / Verbinden

Der digitale Zwilling

Dieselbe Darstellung, verbunden mit den Daten Ihrer Systeme. Anlagenzustände und ihre Veränderungen werden im Modell sichtbar und machen die Situation verständlich.

Für die Überwachung und je nach Projekt für historische Auswertungen oder Simulationen.

Beginnen Sie mit einem im Alltag nutzbaren digitalen Abbild und binden Sie anschließend die ersten Anlagen an. Der Umfang wächst mit Ihrem Bedarf.

Die Umsetzung

Ein Projekt in klaren Schritten

Jeder Schritt liefert ein konkretes Ergebnis. Die aufklappbaren technischen Abschnitte erläutern Modellierung und Integration.

  1. Der Ausgangspunkt

    Räume und Anwendungsfälle festlegen

    Legen Sie fest, welche Räume dargestellt werden, wer die Karte nutzt und welche Fragen sie beantworten soll. Ein Stockwerk oder eine Anlagenfamilie kann für den Anfang genügen.

    Ergebnis: Ein abgestimmter Umfang und klare Prioritäten.

    Details: Integration abgrenzen

    Ermitteln Sie verfügbare Quellen, Systemverantwortliche und benötigte Daten. Unterscheiden Sie Ansicht, Überwachung und mögliche Steuerungsfunktionen. Definieren Sie Berechtigungen und Abnahmekriterien je Anwendungsfall.

    Anwendungsfälle entdecken

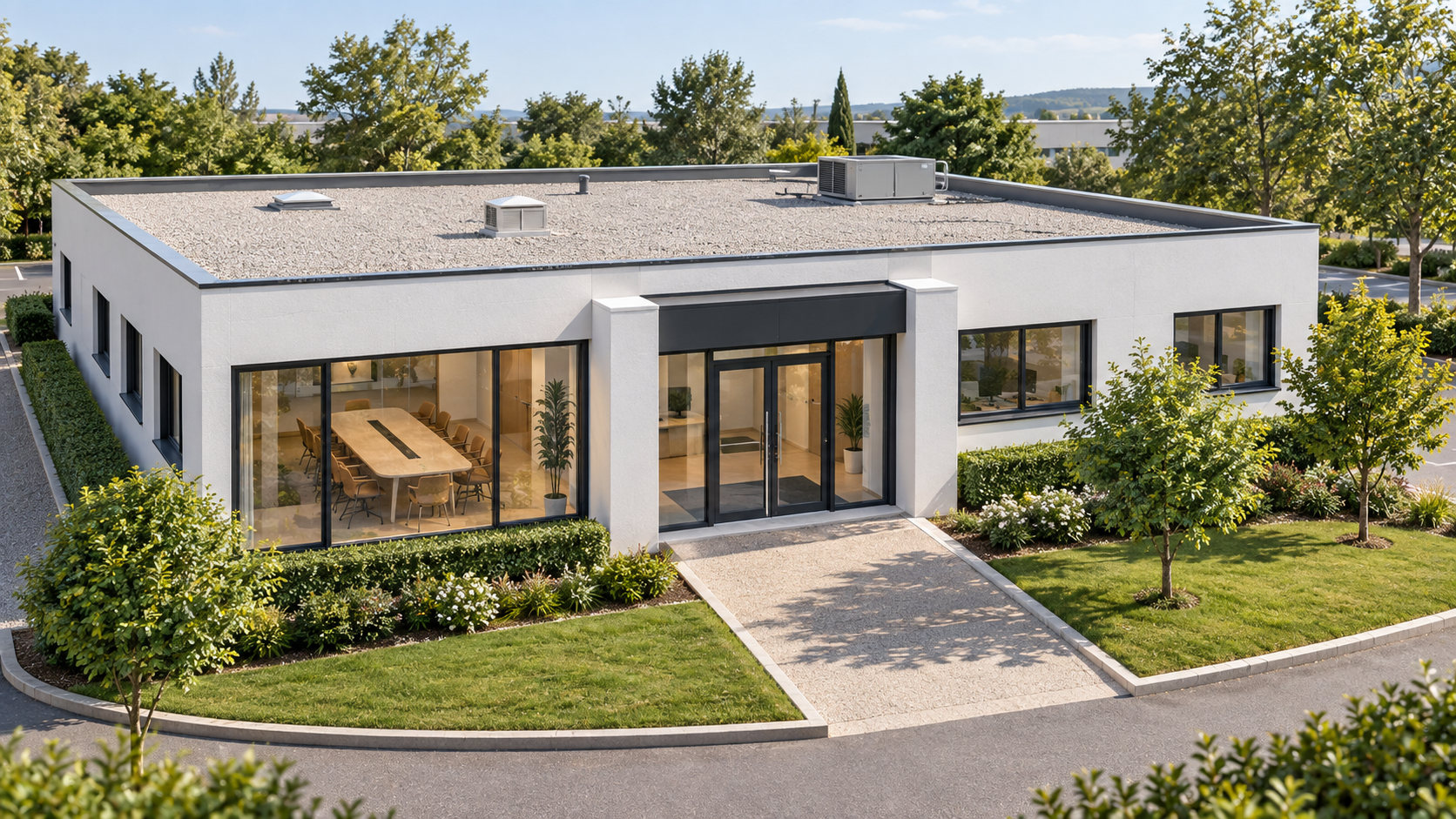

    Fotorealistische Außenansicht des im digitalen Abbild dargestellten Bürogebäudes mit verglastem Eingang und begrüntem Außenbereich.
    Der Ausgangspunkt: das Gebäude, das Sie überwachen möchten. Fotorealistische Illustration auf Grundlage des Plans.

  2. Die Standortunterlagen

    Pläne und Aufmaße zusammenstellen

    Tragen Sie vorhandene Pläne, Maße und Fotos des Standorts zusammen. Diese Unterlagen helfen, die Gebäudestruktur zu erfassen und die 3D-Modellierung vorzubereiten.

    Ergebnis: Eine Dokumentationsgrundlage für den Aufbau des digitalen Abbilds.

    Details: Ausgangsdaten vorbereiten

    Erfassen Sie Geschosse, Räume, Zugänge und Referenzmaße. Prüfen Sie den Stand der Unterlagen und ihre Übereinstimmung mit den tatsächlichen Gegebenheiten. Ergänzen Sie fehlende Bereiche durch Aufmaße oder Fotos und legen Sie fest, welche Elemente im vereinbarten Umfang dargestellt werden sollen.

    Benötigte Unterlagen ansehen

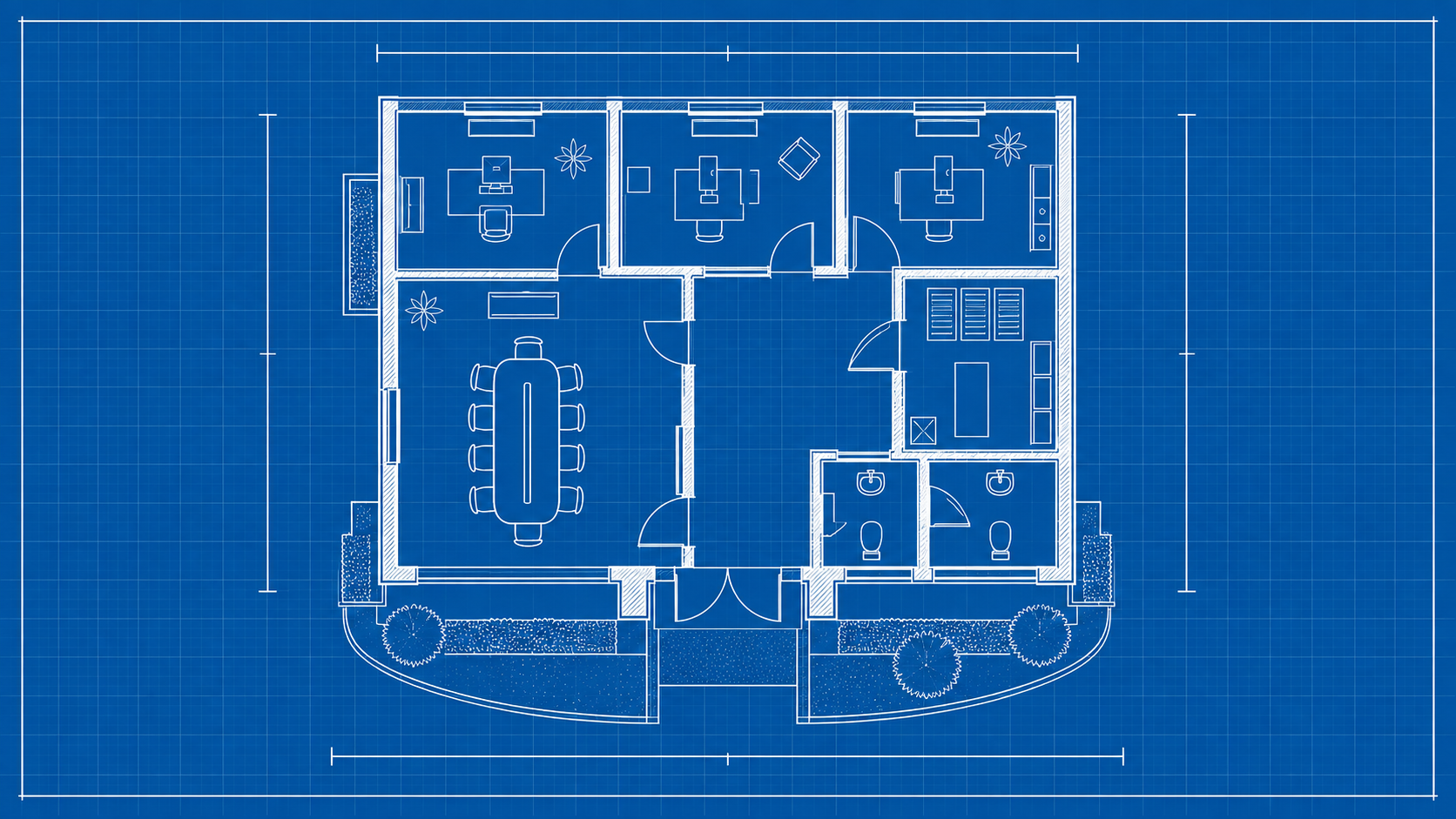

    Architekturplan desselben Bürogebäudes mit weißen Linien auf blauem Hintergrund, mit Besprechungsraum, Büros, Verkehrsflächen und Technikräumen.
    Die Standortpläne bilden die Grundlage des digitalen Abbilds. Illustration des Gebäudes als Blaupause.

  3. Das digitale Abbild

    Ihren Standort in 3D modellieren

    Forge

    Erstellen Sie anhand von Plänen und Vor-Ort-Aufnahmen ein gut lesbares Modell mit Gebäuden, Etagen, Räumen und relevanten Objekten. Passen Sie Detailgrad und Gestaltung an die gewählten Anwendungen an.

    Ergebnis: Ein strukturiertes, nutzbares 3D-Abbild.

    Details: Forge und das Modell

    In Forge wird das Modell erstellt und organisiert. Rest Frontage speichert es und stellt es Beholder bereit. Prüfen Sie Maße, Etagen, Objektpositionen und Lesbarkeit vor der Zuordnung der Anlagen.

    Forge entdecken

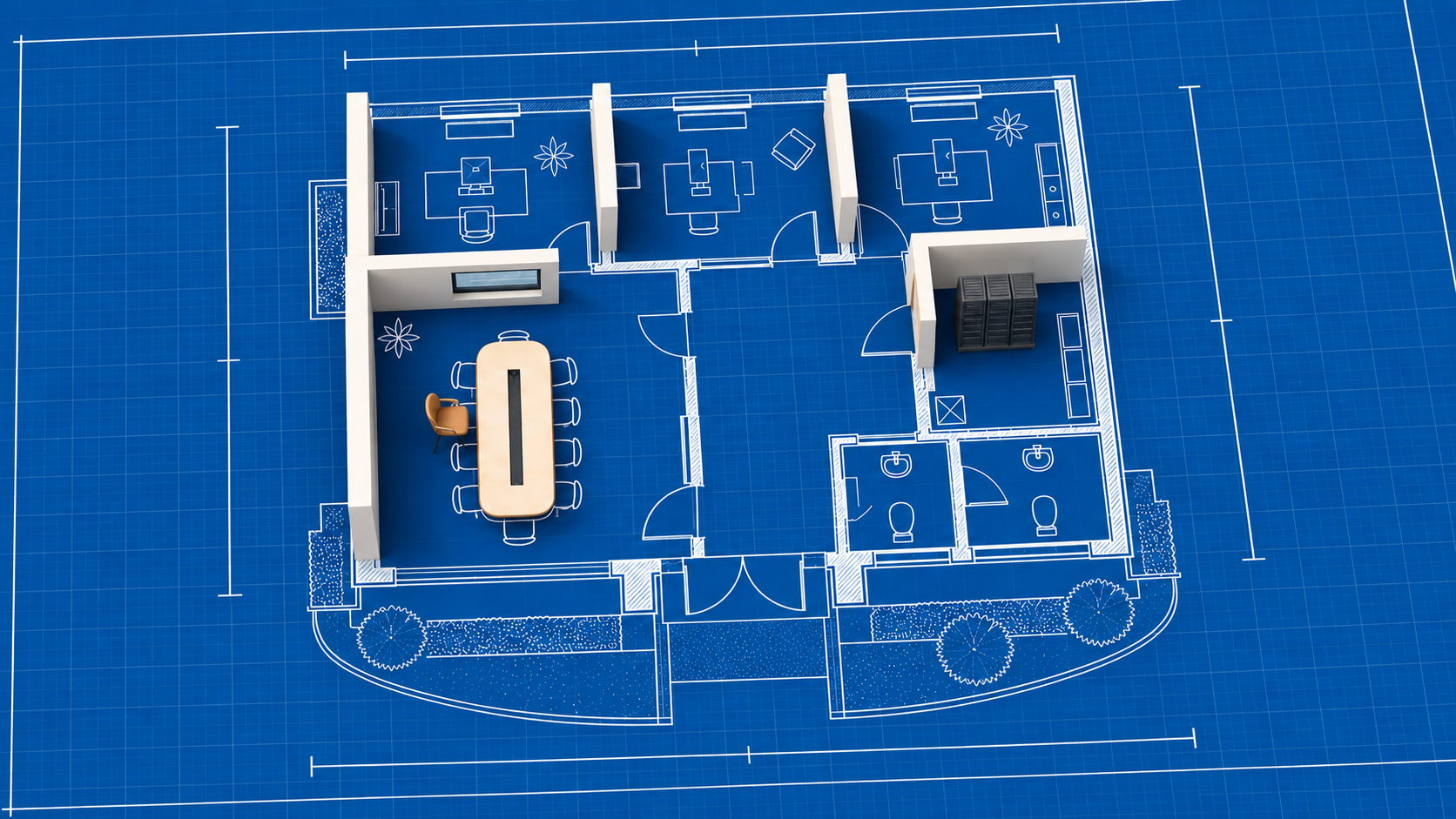

    Die Blaupause des Gebäudes erhält Volumen: Einige 3D-Wände und Objekte erheben sich über der Zeichnung und zeigen die laufende Modellierung.
    Vom Plan zur 3D-Darstellung: Die ersten Wände und Objekte nehmen Gestalt an. Illustration der laufenden Modellierung.

  4. Die Anlagen

    Jede Anlage ihrem 3D-Objekt zuordnen

    Rest Frontage · Forge

    Identifizieren und importieren Sie die zu überwachenden Anlagen und ordnen Sie sie im Modell zu. Diese Verknüpfung, Binding genannt, verbindet die Anlagenidentität mit ihrer räumlichen Darstellung.

    Ergebnis: Eindeutig identifizierte Anlagen an den richtigen Objekten.

    Details: Import und Binding

    Der Excel-Import in Rest Frontage bereitet das Anlagenverzeichnis mit seinen Eigenschaften vor. In Forge verknüpfen Sie eine Anlage per Drag-and-drop mit dem passenden 3D-Objekt. Prüfen Sie Referenzen, Standort und Zuordnung zu Quelldaten je Gruppe oder Funktionsfamilie.

    Binding verstehen

    Anlagenliste

    • 1
      BesprechungsbildschirmEQ-001 · Besprechungsraum
    • 2
      TechnikschrankEQ-002 · Technikraum
    • 3
      EingangstürEQ-003 · Empfang

    Objekte im 3D-Abbild

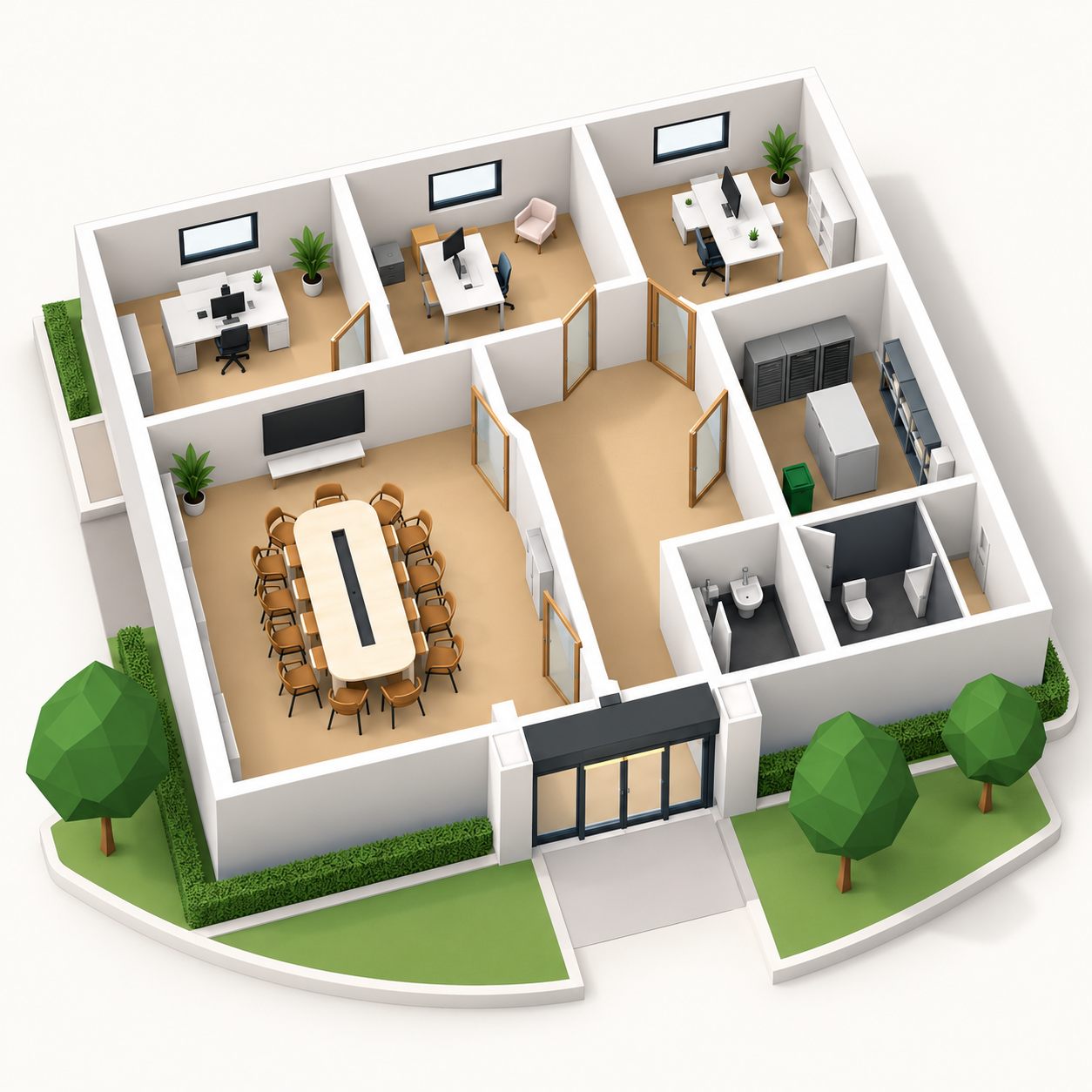

    3D-Abbild des Gebäudes. Markierungen verbinden den Bildschirm im Besprechungsraum (1), den Technikschrank (2) und die Eingangstür (3) mit ihren Einträgen in der Anlagenliste.
    Eine Anlage, ein 3D-Objekt: Gleiche Markierungen in der Liste und im Plan zeigen die jeweilige Zuordnung.

  5. Die Anbindung des Zwillings

    Daten vom Standort anbinden

    Hub

    Binden Sie Systeme an, die den Zustand vor Ort erfassen: Gebäudeleittechnik, Sensoren, Fachanwendungen oder weitere Quellen. Hub empfängt oder erfasst deren Daten und übermittelt sie an Beholder.

    Ergebnis: Ein Modell, das Zustandsdaten Ihrer Systeme erhält.

    Details: Konnektoren und Datenflüsse

    Wählen Sie passende Konnektoren: REST API, OPC UA, MQTT, Excel oder einen individuellen Konnektor. Konfigurieren Sie Zugriff und Datenzuordnung und prüfen Sie Empfang und Aktualisierung in Beholder. Historische Auswertungen und Simulationen benötigen projektspezifische Daten und Konfigurationen.

    In diesem Beispiel stellt der Türcontroller einen Zustand über OPC UA bereit, der Technikschrank veröffentlicht einen Zustand über MQTT und der Bildschirm verwendet ein Herstellerprotokoll, das einen individuellen Konnektor erfordert. Die NodeId muss zum OPC-UA-Server und zum Filter des Konnektors passen. Bei MQTT bezeichnet das Topic den auf dem Broker veröffentlichten Pfad; der Handle-Pfad ergänzt das im Konnektor konfigurierte Präfix. Passen Sie die Beispiele an die tatsächlich verfügbaren Schnittstellen an und prüfen Sie anschließend den Datenaustausch.

    Beispiel eines MQTT-Handle-Pfads: Mqtt://grs/site-a/armoire-01/etat

    Hub entdecken
    Fotorealistische Ansicht des Gebäudes mit drei Markierungen: Besprechungsbildschirm (1), Eingangstür (3) und Bereich des Technikraums (2), jeweils mit ihrer Anbindung an den Hub.
    1

    Besprechungsbildschirm

    EQ-001

    Herstellerprotokoll

    In diesem Beispiel unterstützt kein mitgelieferter Konnektor dieses Bildschirmmodell.

    Individueller Konnektor zu entwickeln

    3

    Eingangstür

    EQ-003

    OPC UA

    Der Türcontroller stellt den Öffnungszustand bereit.

    NodeId · Beispielns=2;s=Door01.IsOpen

    OPC-UA-Konnektor

    2

    Technikschrank

    EQ-002

    MQTT

    Der Schrankzustand wird über einen MQTT-Broker veröffentlicht.

    Topic · Beispielgrs/site-a/armoire-01/etat

    MQTT-Konnektor

    Hub ImmersiveZustandsdaten für Beholder erfassen
    Anbindungsbeispiel mit fiktiven Kennungen. Die Markierungen verorten die Anlagen im Gebäude; die gestrichelte Verbindung steht für den noch zu entwickelnden Bildschirmkonnektor.

  6. Die tägliche Nutzung

    Daten verständlich darstellen

    Beholder · JavaScript

    Zeigen Sie Werte mit Einheiten an, machen Sie Zustände sichtbar, animieren Sie Objekte oder passen Sie Interaktionen an. Das Modell hebt die für die Nutzer relevanten Informationen hervor.

    Ergebnis: Eine verständliche Darstellung für die jeweiligen Aufgaben.

    Details: Workspace und Skripte

    Beholder lädt das Modell und die JavaScript-Skripte des Workspace aus Rest Frontage. Die Skripte passen Datendarstellung, Modell und Anwendungsverhalten an, etwa durch Temperaturformatierung oder die Darstellung einer Türöffnung anhand ihres Zustands.

    Diese Beispiele bauen auf den Anbindungen aus Schritt 05 auf. Die beweglichen Teile und ihre Drehpunkte vorbereiten und den Öffnungszustand mit ihrer Animation verknüpfen. Für den Bildschirm muss der individuelle Konnektor oder eine API einen zugänglichen Screenshot liefern; das Skript zeigt ihn auf dem 3D-Objekt an und aktualisiert ihn. Die Infokarte wendet Formatierungs- und Darstellungsregeln auf die Messwerte an. Auch nicht verfügbare Werte oder Screenshots berücksichtigen.

    Scripting entdecken
    Dasselbe Modell, mit oder ohne Scripting
    3

    Einen Zustand animieren

    Eingangstür

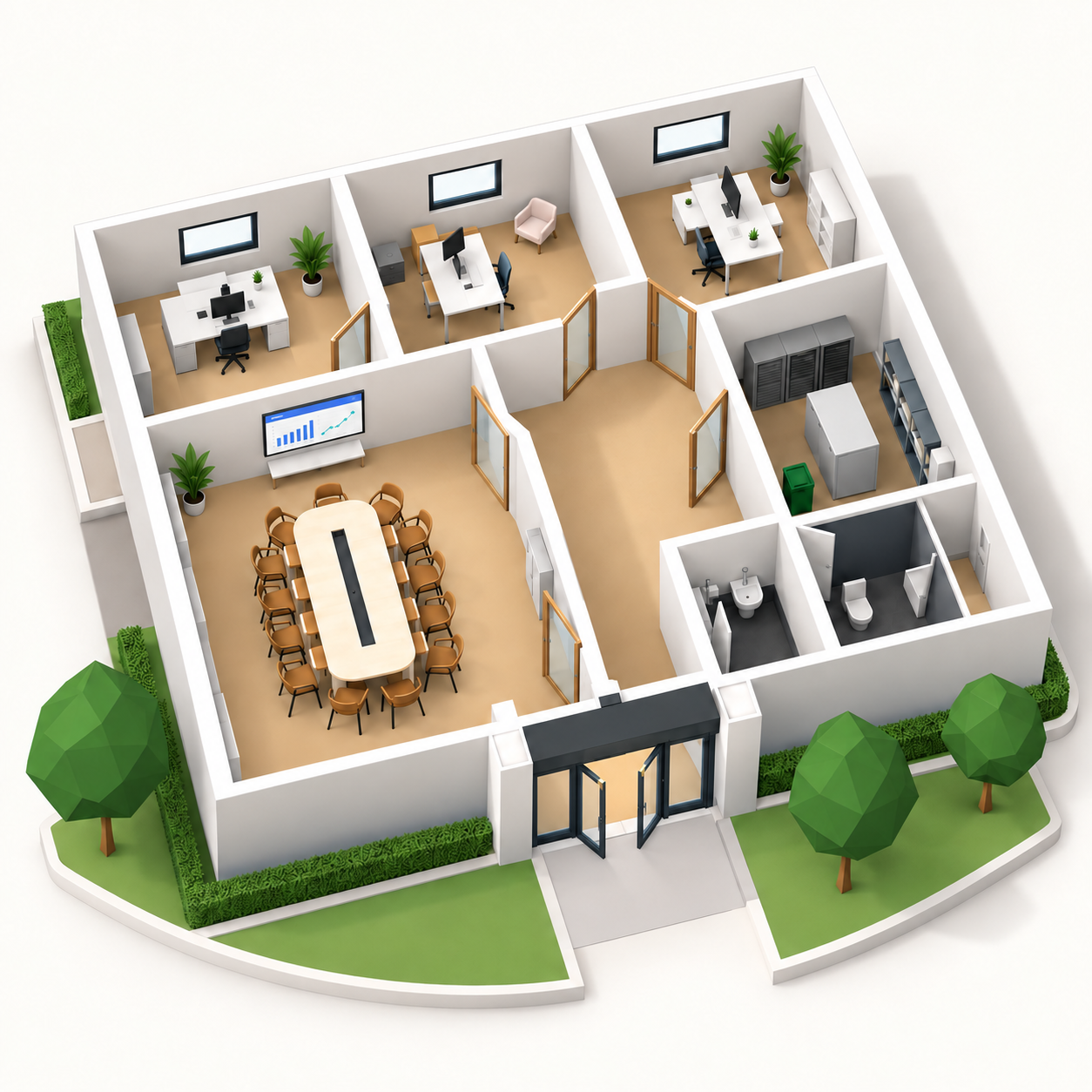

    Nahaufnahme der geschlossenen Eingangstür im 3D-Modell vor Anwendung des Skripts. Dieselbe Eingangstür im Modell mit zwei geöffneten Türflügeln nach Anwendung des Skripts.

    Bedarf: Sofort erkennen, ob die Eingangstür offen oder geschlossen ist.

    Der empfangene Zustand meldet eine offene Tür, das 3D-Objekt bleibt jedoch geschlossen.

    Das Skript setzt den empfangenen Zustand in eine geöffnete Tür im 3D-Modell um.

    Empfangene Daten IsOpen = true
    1

    Bildschirminhalte übernehmen

    Besprechungsbildschirm
    Nahaufnahme des schwarzen Bildschirms im Besprechungsraum des 3D-Modells. Derselbe 3D-Bildschirm zeigt einen beispielhaften Screenshot mit Diagrammen.

    Bedarf: Prüfen, ob der Bildschirm eingeschaltet ist, und seinen Inhalt sehen.

    Ein Screenshot ist verfügbar, der 3D-Bildschirm bleibt jedoch schwarz.

    Das Skript zeigt einen Screenshot des Fernsehers auf dem Bildschirm im Modell an.

    Empfangene Daten Screenshot aus der API des Bildschirms
    2

    Eine Infokarte gestalten

    Technikschrank
    Nahaufnahme des Schranks im Technikraum des 3D-Modells ohne angepasste Infokarte. Der Technikraum im 3D-Modell mit einer Infokarte für Temperatur und Luftfeuchtigkeit.
    Technikraum
    Temperatur
    21,2 °C
    Luftfeuchtigkeit
    45,6 %

    Bedarf: Die am Schrank gemessene Temperatur und Luftfeuchtigkeit klar ablesen.

    Die Messwerte werden genau so angezeigt, wie sie eingehen, mit allen Nachkommastellen.

    Das Skript rundet die Messwerte, ergänzt Einheiten und erstellt eine mit dem Gerät verknüpfte Infokarte.

    Empfangene Daten Temperature = 21.2143772155528
    Humidity = 45.55332130201
    Beispielhafte Demonstration: dieselben Daten, zwei Darstellungen. Simulierter Screenshot und simulierte Messwerte.

  7. Die Inbetriebnahme

    Prüfen und den Umfang erweitern

    Vergleichen Sie die Darstellung mit der Realität und prüfen Sie die ersten Anwendungen gemeinsam mit den Nutzern. Erweitern Sie anschließend um weitere Räume, Anlagen oder Funktionen.

    Ergebnis: Ein geprüfter erster Umfang als Grundlage für den Ausbau.

    Details: Prüfpunkte

    Prüfen Sie Zuordnungen, Einheiten, Zustandswechsel, Berechtigungen und das Verhalten bei fehlenden Daten. Testen Sie die Leistung auf den Zielgeräten. Planen Sie Aktualisierungen von Modell und Anlagenverzeichnis bei Änderungen am Standort.

    Schulungen aufrufen

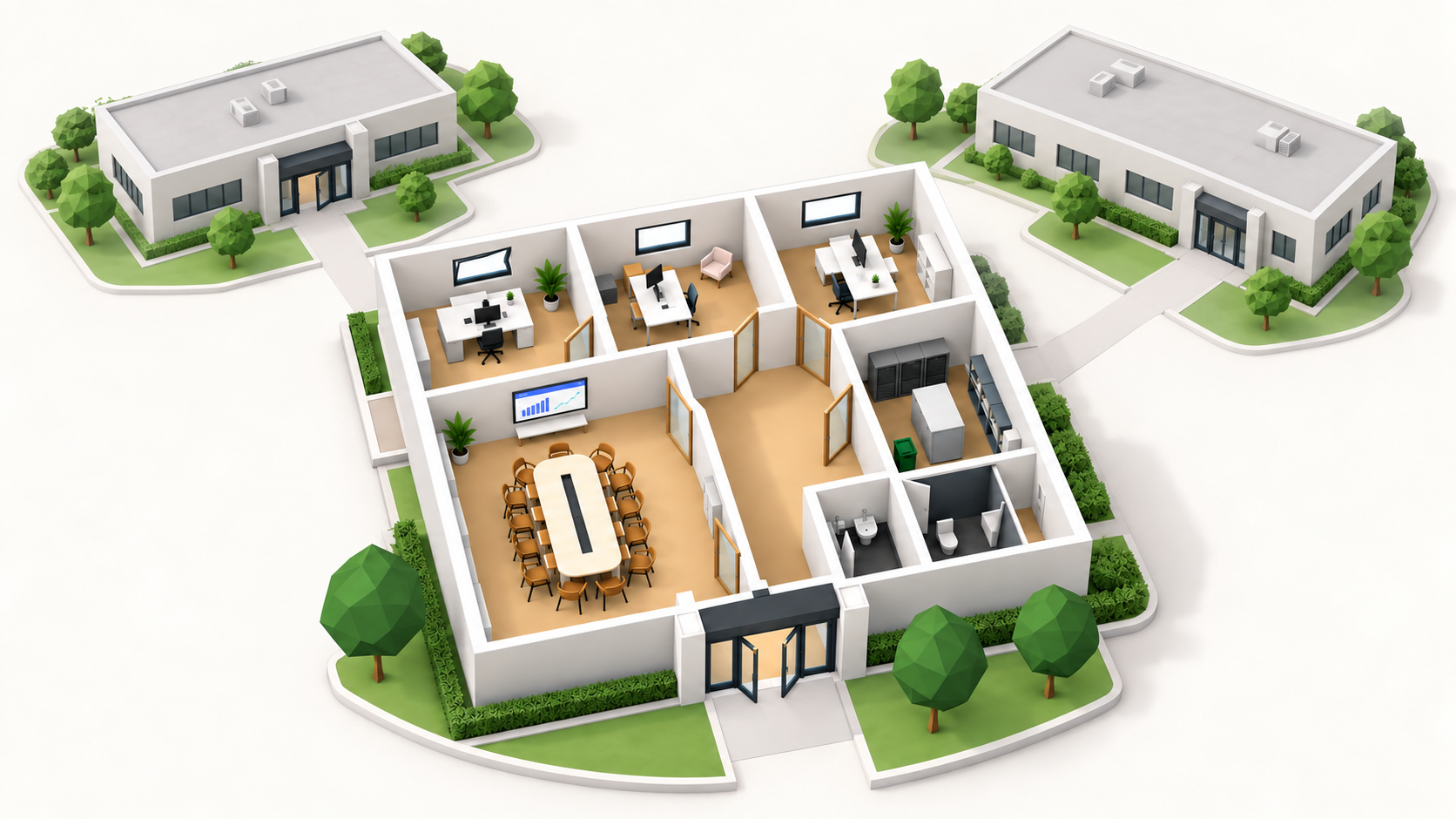

    3D-Ansicht des ersten validierten Gebäudes mit seinen Räumen, einem offenen Fenster, dem Besprechungsraum, dem Technikraum und den Sanitäranlagen. Zwei Gebäude im Hintergrund stehen für künftige Erweiterungen. Erstes Gebäude validiert Nächste ErweiterungGebäude B Nächste ErweiterungGebäude C
    • FensterOffenBüro 1
    • PräsenzsensorBelegtBesprechungsraum
    • Raumtemperaturen
      Büro 1
      21,2 °C
      Büro 2
      22,4 °C
    • BenutzerkommentarWasserleck gemeldetSanitäranlagen · Zu bearbeiten

    Bedarf: Anwendungen gemeinsam mit den Teams validieren, neue Informationen integrieren und die Überwachung schrittweise auf weitere Abteilungen und Gebäude ausweiten.

    Wachsendes Interesse durch neue Anwendungen

    Die ersten konkreten Anwendungen wecken bei den Teams den Wunsch, weiterzugehen. Indem Immersive neue Anforderungen erfüllt, gewinnt es im Unternehmen immer wieder an Bedeutung: Weitere Abteilungen nutzen die Plattform, steuern ihre Informationen bei und entwickeln neue Anwendungen. So wächst der Umfang von einer Funktion zur nächsten und anschließend von einem Gebäude zum nächsten.

    • InstandhaltungMeldungen und Einsätze
    • GebäudemanagementBelegung und Komfort
    • SicherheitPräsenz und Öffnungszustände
    • EnergieTemperaturüberwachung
    Darstellung einer Erweiterung: simulierte Zustände, Temperaturen und Meldung. Die Sprechblase steht für eine von einem Benutzer eingegebene Information.

Ein konkretes Beispiel

Eine Tür im Modell

Dasselbe Prinzip gilt für eine Temperatur, eine Leuchte oder eine technische Anlage. Das Objekt verortet die Information, die Verbindung liefert den Zustand und das Skript bestimmt die Darstellung.

  1. DarstellenDie Tür befindet sich an der richtigen Stelle im 3D-Abbild.
  2. IdentifizierenBinding ordnet die Anlage diesem Tür-Objekt zu.
  3. Den Zustand empfangenDas Quellsystem meldet über Hub „offen“ oder „geschlossen“.
  4. Sichtbar machenIn Beholder passt ein Skript die 3D-Tür an den empfangenen Zustand an.

Vor dem Start

Was Sie zusammenstellen sollten

Beginnen Sie mit den bereits vorhandenen Unterlagen. Die Anforderungen an die Anbindung ergeben sich aus Umfang und Anwendungsfällen.

Pläne und Orientierungspunkte
Vorhandene Pläne, Etagen, Maße und Fotos. Ein Besuch vor Ort hilft, die tatsächlichen Gegebenheiten zu bestätigen.
Das Anlagenverzeichnis
Namen, Referenzen, Familien und Standorte der darzustellenden oder zu überwachenden Anlagen.
Datenquellen für den Zwilling
Betroffene Systeme, Schnittstellendokumentation, Beispieldaten und technische Ansprechpartner.
Ihre vorrangigen Anwendungsfälle
Wer nutzt die Karte, für welche Aufgabe, auf welchem Gerät und mit welchen Informationen oder Aktionen?

Ihr erster Projektumfang

Sprechen wir über Ihren Standort

Stellen Sie uns Ihren Standort und Ihren ersten Anwendungsfall vor. Gemeinsam können wir festlegen, was modelliert und welche Daten angebunden werden sollen.

Mein Projekt besprechenDas GMP-Projekt ansehen
